蝶閥的分類
　　蝶閥也叫蝴蝶閥,顧名思義,它的關鍵性部件好似蝴蝶迎風,自由回旋。蝶閥的閥瓣是圓盤,圍繞閥座內的一個軸旋轉,旋角的大小,便是閥門的開閉度。

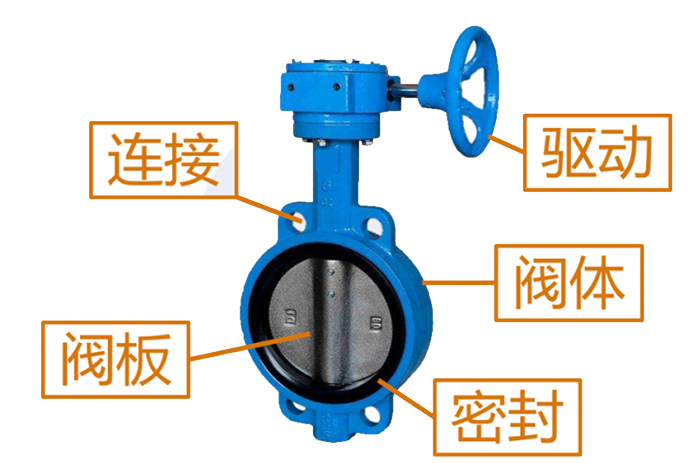

      蝶閥作為最常見的建筑閥門，在上世紀30年代由美國人發明，在70年代在國內推廣。目前分類眾多，應用也很廣泛。上圖為一個最為基礎的蝶閥，結構主要是包括，驅動，閥體，密封，閥板，連接。

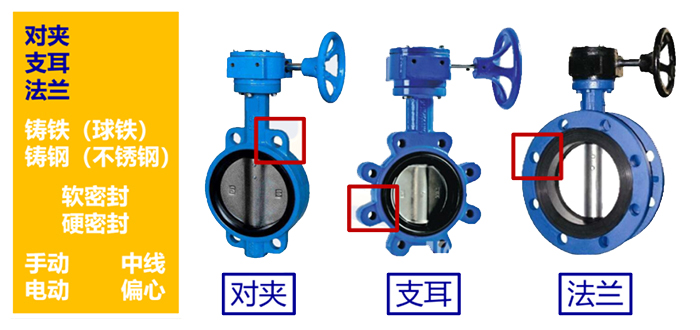

      在連接方式方面，常見有對夾，支耳，法蘭，其中對夾方式在建筑樓宇領域，應用比較多，性價比較高。對夾式蝶閥是用雙頭螺栓將閥門連接在兩管道法蘭之間。法蘭式蝶閥是閥門上帶有法蘭，用螺栓將閥門上兩端法蘭連接在管道法蘭上。支耳式蝶閥有兩種連接孔，一種是貫穿孔，這種形式和對夾連接的一樣需要雙頭螺栓固定。另外一種就是螺紋孔，在連接過程中，相當于起到了兩個螺母的功能，用兩個螺栓分別固定在管道法蘭中間。

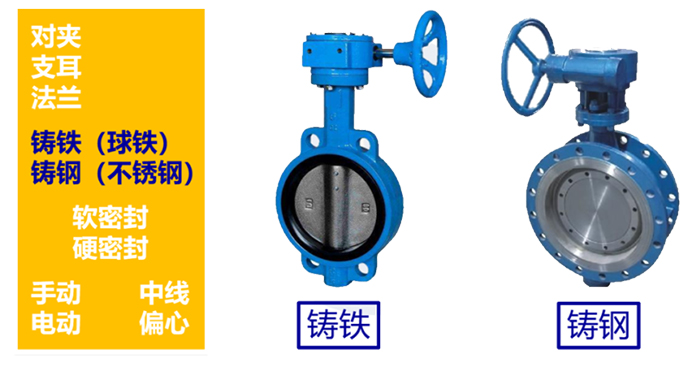

      在閥體材質方面，大約是兩類，鑄鐵和鑄鋼。其中鑄鐵如果沒有特指球墨鑄鐵，就是用灰鑄鐵。鑄鋼也是一樣，不特指不銹鋼的話通常就是用碳鋼。

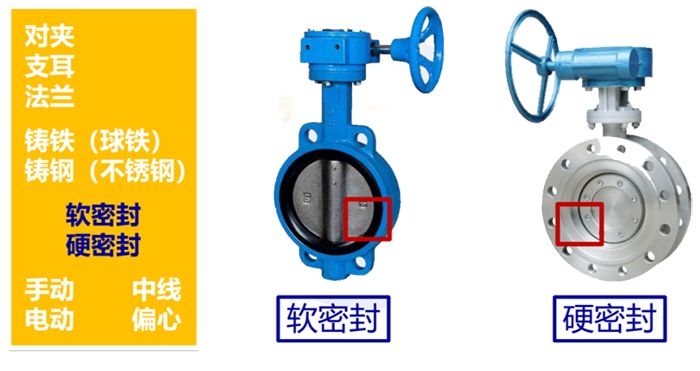

　　在密封方面，分軟密封和硬密封兩種，樓宇內用比較多的就是軟密封，材質多為EPDM或者NBR。

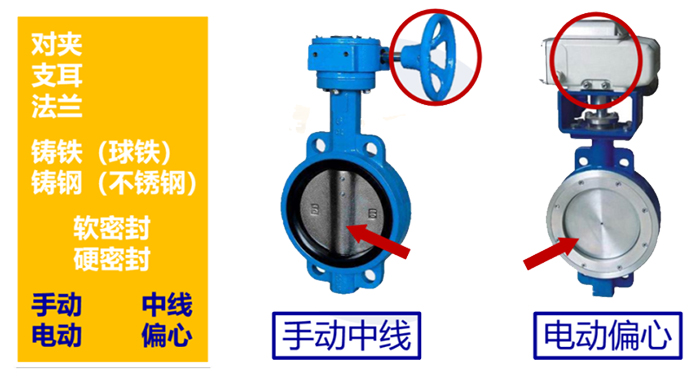

　　在驅動形式方面，樓宇內常用就是手動（手柄、渦輪）和電動，氣動較少應用。閥板的活動方式，受中線和偏心（單偏心、雙偏心、三偏心）結構影響。

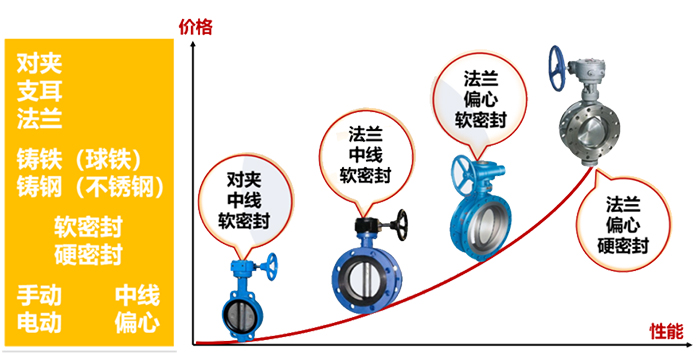

　　在性能和價格線圖中，我們可以看到閥門從對夾中線軟密封到法蘭偏心硬密封，在性能提高的同時，價格也是大幅的上漲。所以平時我們?cè)诖_定蝶閥形式時，非必要工況應當最優化選擇。
